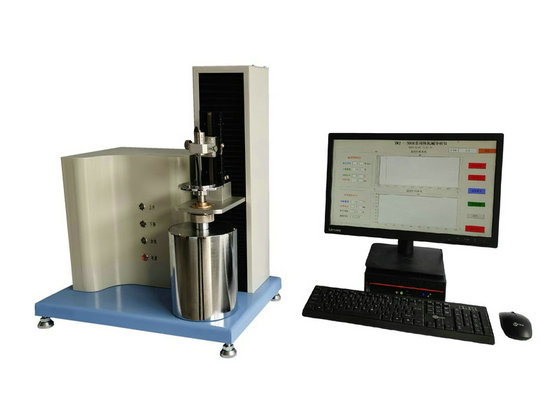

XWJ-500BW熱機械分析儀

浙江省現代紡織工業研究院

一、儀器概述:

    XWJ-500B熱機械分析儀是采用熱機械分析法(TMA),研究各種材料力學性能的儀器,它能夠測定材料在等速升溫條件下的溫度、變形曲線,從而確定材料的熱膨脹系數、玻璃化轉變溫度Tg和流動溫度Tf等特性。

    熱機械分析儀除了能夠測試樣品的膨脹系數外,也能夠測試DSC不能檢測到玻璃化轉變,如鏈段運動受限的高交聯度、高填充量共混材料,測定靈敏度遠高于DSC法。其具有壓縮、彎曲、拉伸、針入、膨脹等多種受力模式下的試驗方式選擇,應用領域更廣,如涂層、纖維、薄膜、塊狀樣品、軟或硬的聚合物及單晶物質。

二、符合標準:

GB/T 36800.1-2018、GB/T36800.2-2018、GB 11998-1989、ISO 11359-2:1999

三、技術指標:

1 、實驗艙溫度

(1)實驗艙溫度范圍:-196℃(理論值)~500℃

(2)實驗艙溫度控制范圍:-70℃~500℃

(3)溫度準確度:±0.5℃

(4)升溫速率:1℃~10℃/ min

(5)降溫速率:-0.5℃/ min~-2℃/ min

(6)控溫元件:Pt100

(7)爐腔測溫單元:熱電偶T

(8)溫度分辨率:0.1℃

2、試樣變形位移測量

(1)位移有效測量范圍:2.5mm

(2)位移測量準確度:±0.001mm

3、載荷部分

(1)512g(玻璃化轉變溫度)

(2)≤4KPa(熱膨脹系數)

4、時間顯示

  內部時鐘自動計算,時間誤差:±1s/h

5、加熱部分

(1)采用固態繼電器控制的電阻絲加熱

(2)加熱電壓:AC220V,50Hz

(3)加熱功率:800W

6、制冷部分

(1)制冷劑:液態氮,理論溫度值:-196℃

(2)制冷瓶容積:30L

(3)氣泵流量:37L/min

(4)罐體壓力:0.16Mpa

(5)工作壓力:0.03~0.08Mpa

(6)控制開關:低溫電磁閥

7、試驗方式

拉伸,彎曲,壓縮,針入,膨脹

8、拉伸試樣:

  最大夾持厚度:<3 mm

9、彎曲試樣:

(1)彎曲壓頭半徑:R3.0±0.10 mm

(2)彎曲支點半徑:R3.0±0.10 mm

(3)彎曲支座間距:15.0 mm

10、壓縮試驗:

(1)壓頭面積:12.56mm2

(2)壓頭直徑:Φ4.0±0.05 mm

11、針入試驗

(1)針頭面積:1.00 mm2

(2)針頭直徑:Φ1.13±0.05 mm

12、總電源功率:1000W

13、電源:220V±10%,50Hz

14、儀器外型尺寸:350mm×300 mm×600 mm

15、儀器重量:約 15kg

五、配置清單:

序號

名稱

單位

數量

備注

1

主機

1



2

砝碼

4



3

壓縮吊筒

1



4

彎曲吊筒

1



5

壓縮試樣座

1



6

彎曲試樣架

1



7

拉伸試樣架

1



8

壓縮壓頭

1



9

針入壓頭

1



10

彎曲壓頭

1



11

膨脹試驗夾具

1



12

氣泵

1



13

液氮罐

1



14

鑷子

1



15

小螺絲刀

1



16

各種連線

8



17

高溫爐

1



18

低溫爐(降溫速率可調節)

1



19

電腦

1



20

使用說明書

1



21

裝箱單

1



22

合格證

1
